Développement d’un banc de mesure mobile
Article du : 13 juin 2024
Présentation du projet

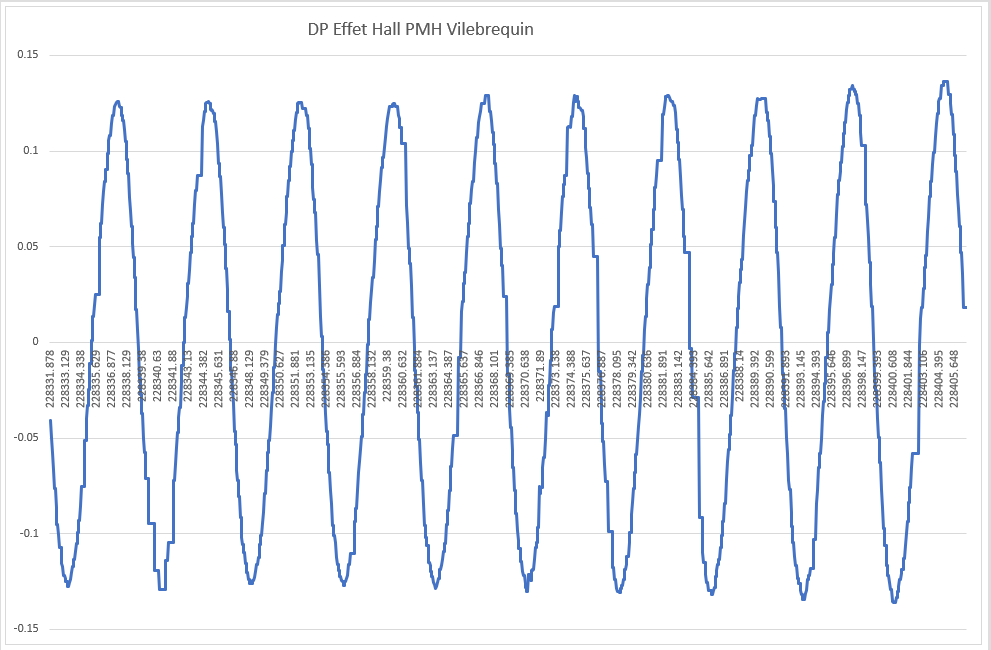

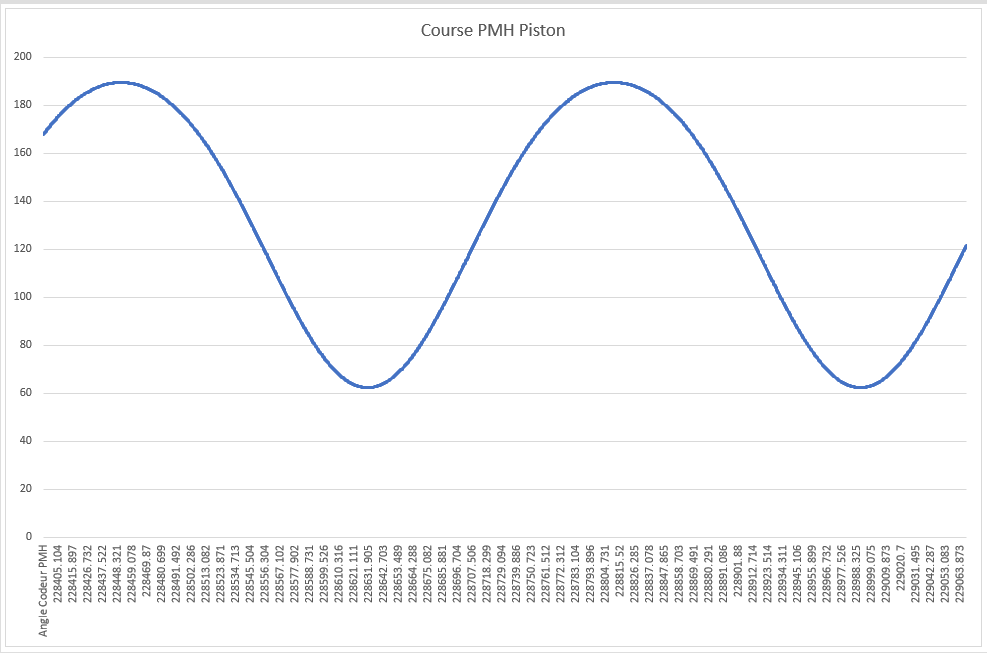

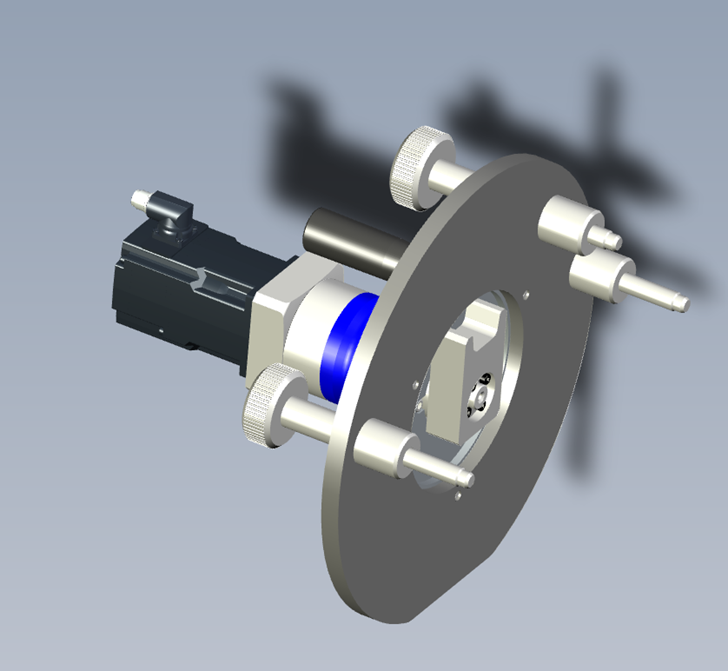

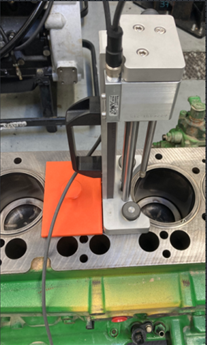

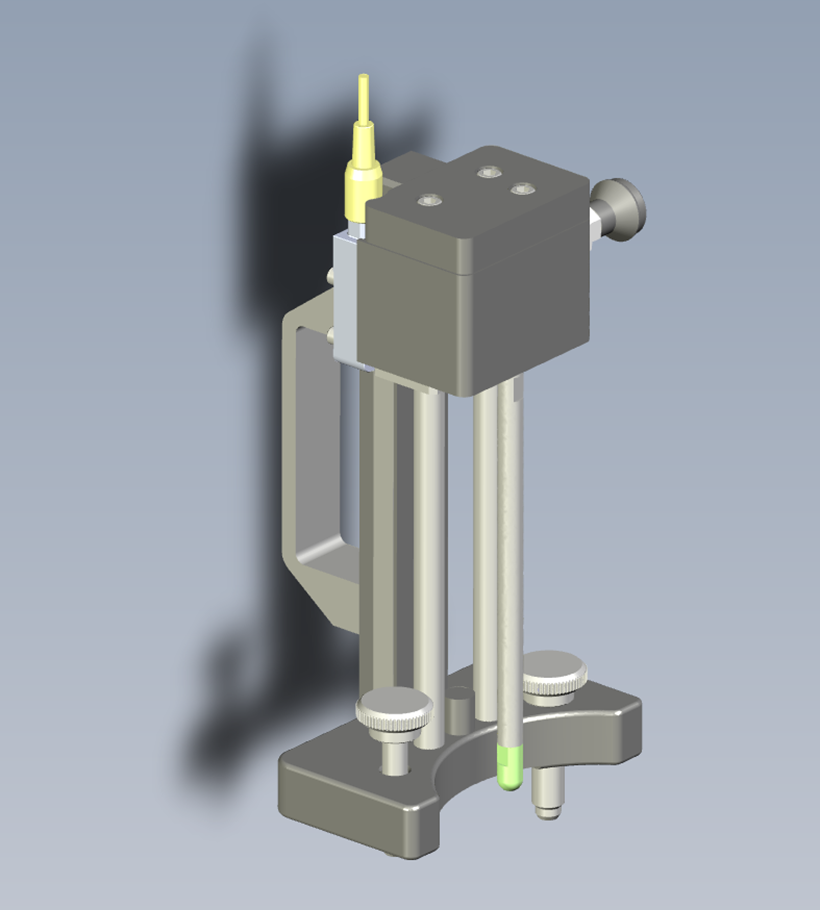

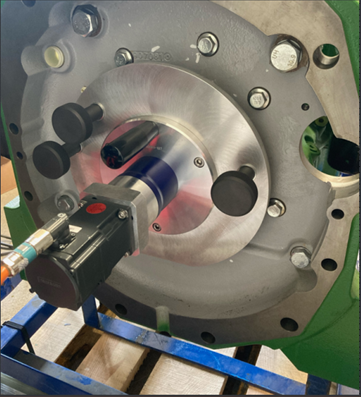

ALUR3 a développé un banc de mesure mobile permettant la mise en rotation à froid des moteurs et l’acquisition des mesures angulaires du vilebrequin et de déplacement des pistons.
Objectifs de cette intervention :
Alur3 a donc mis en place un outil de contrôle mobile afin de mesurer le déphasage angulaire de la ligne d’entrainement piston / Vilebrequin.
L’acquisition se fait à la manière d’un oscilloscope par l’automate S7-1516 à la fréquence de 3ms.
Un Panel PC embarqué permet le contrôle / commande par l’opérateur ainsi que la présentation des résultats.

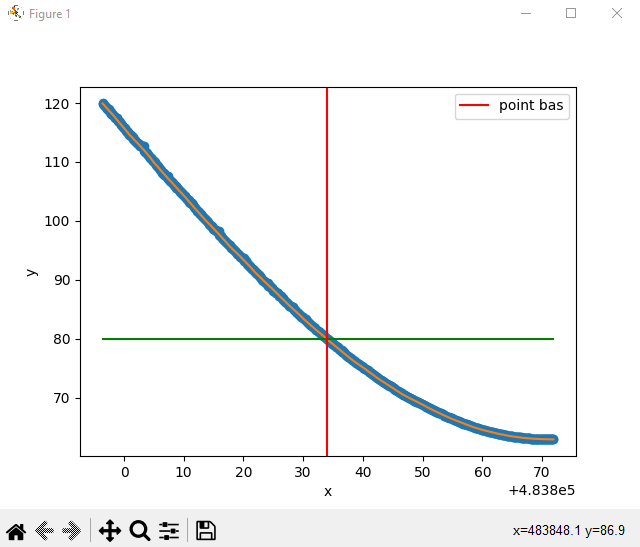

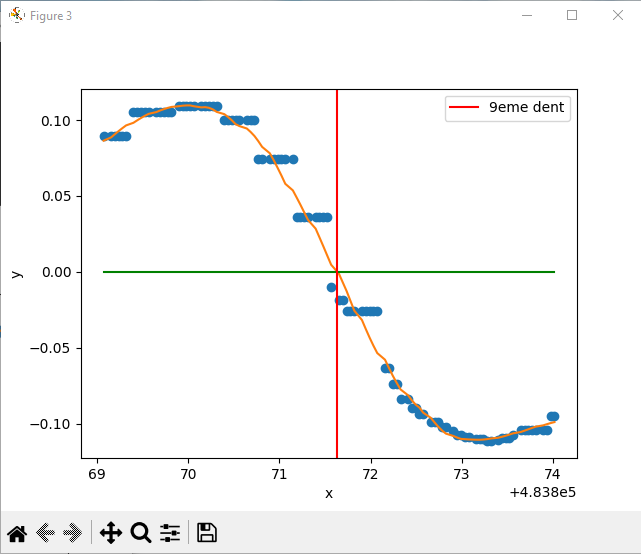

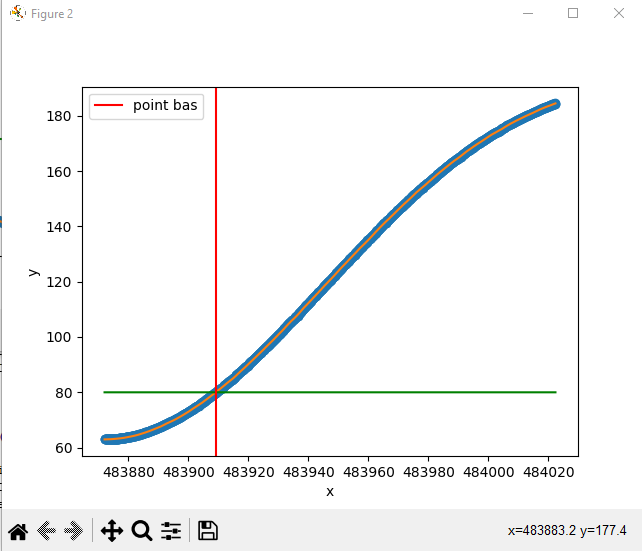

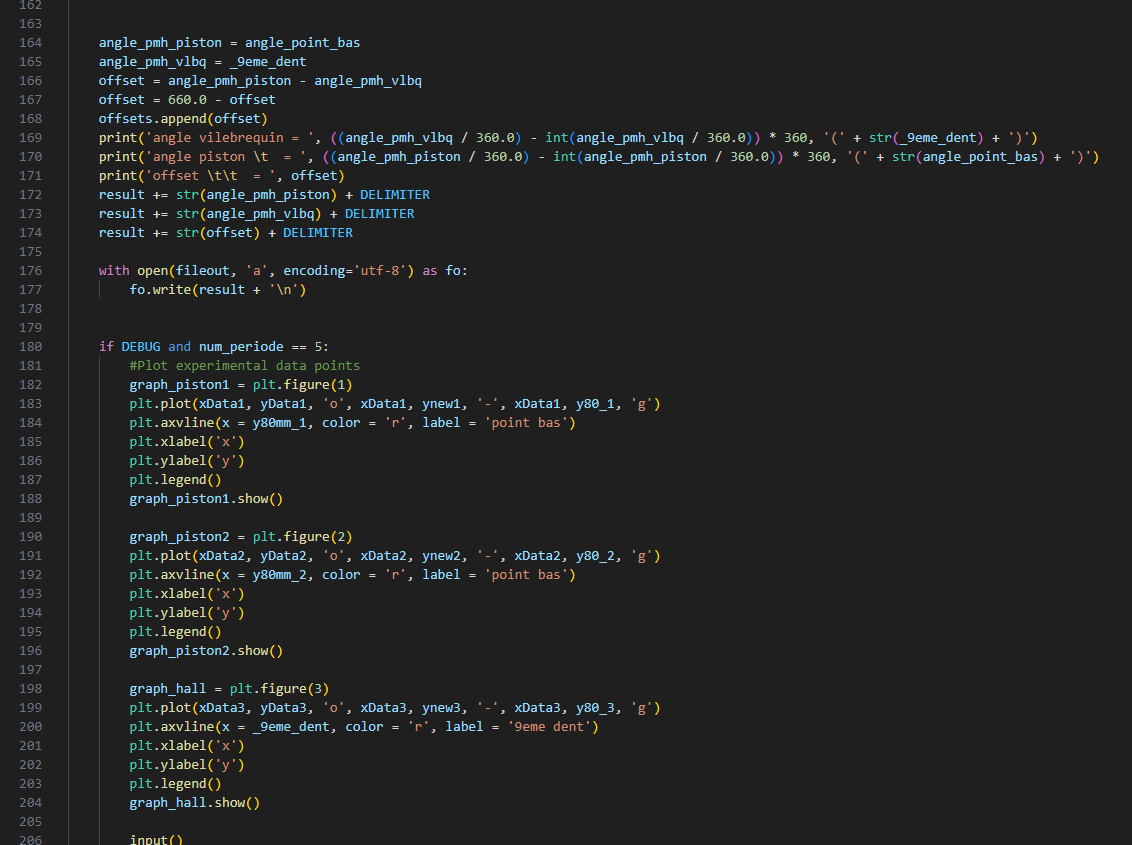

En arrière plan, notre algorithme développé en Python permet le traitement à la volée des données acquises. L’interpolation des courbes obtenues est réalisée en utilisant la méthode Savitzky-Golay.
